可滑行塑料拖链

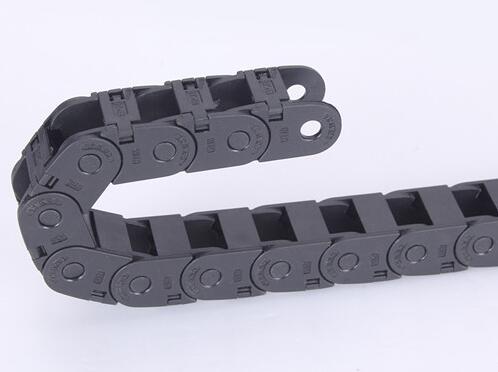

塑料拖链

背景技术

拖链用于往复运动的场合,能够对内置的电缆、油管、气管、水管等起到牵引和保护作用。现有的塑料拖链为了解决其抗负载能力较差,非常容易断裂、损坏等问题,在拖链内设有分隔装置,使得塑料拖链内的配线、配管可以分开放置,且配管需要得到保护,使其在稳定、安全的工作环境中运行。有些塑料拖链增加了分隔片,分隔片可以在上下盖板之间调节,能改变分区的大小,但是分隔片在滑行调节的过程中常常会因为滑行的力度过大,使得分隔片脱离上下盖板,造成分隔片的不稳定性,使得分隔片的位置易发生偏差,不能很好的调节分区的大小,且这样的设计造成分隔片容易断裂,使用寿命减短。


解决方案

为了克服背景技术的不足,本实用新型提供一种可滑行的塑料拖链,主要解决了现有的塑料拖链分隔片滑行不稳定易发生偏移的问题,该塑料拖链的分隔片在滑行的时候不易发生偏差,稳定性高,且不易磨损,不易发生断裂,稳定性高,使用的寿命长。


滑行塑料拖链


技术方案
一种可滑行的塑料拖链,由若干个链节组成,链节的两端连接有平行设置的左侧板和右侧板,所述左侧板和右侧板之间设有上盖板和下盖板,所述的上盖板和下盖板的相对面上都设有两个并列的凹槽滑道,所述的上盖板和下盖板之间设有分隔片,所述的分隔片的两端分别设有两个滑块,所述的滑块与凹槽滑道滑行配合。

通过采用上述技术方案,所述的分隔片能凹槽滑道内滑行,在工作的过程中,不会因为施力过大,造成分隔片脱离上下盖板,造成分隔片的不稳定性,且容易发生断裂,需要经常更换。这样的设计,保证了分隔片在滑行时的稳定性,分隔片不会脱离上下盖板,增长了分隔片的使用周期。

可滑行的塑料拖链凹槽滑道为长方形。长方形凹槽滑道,方便了分隔片的滑行,且稳定了分隔片的活动位置,不会发生偏移和脱离轨道,引起拖链内其他部件的损坏。

侧板之间通过卡扣连接,卡扣连接,使得侧板之间的连接固定性更好,且安装更加方便。
一种可滑行的塑料拖链,所述的分隔片上设有通孔。分隔片上的通孔,增加该塑料拖链的内部透气性,增强散热性能,同时也减少了材料。


产品优势
由于采取上述技术方案,有效提高了塑料拖链内分隔片在滑行时的稳定性,在滑行的过程中不易发生偏移,分隔片也不易脱离上下盖板上的滑道,保证了塑料拖链工作的效率,且分隔片不易发生断裂,使用周期长。




附图说明

图1为本实用新型的结构示意图。
图2为图1中a处的放大图。
图中1-左侧板,2-右侧板,3-上盖板,4-下盖板,5-凹槽滑道,6-分隔片,7-滑块,8-卡扣,9-通孔。
